Плоские силиконовые нагреватели: виды, подбор и особенности

Быстрый ответ:

Силиконовые нагреватели — это гибкие нагревательные элементы с термостойкой силиконовой оболочкой, которые применяются для обогрева поверхностей, труб, емкостей и промышленного оборудования. В зависимости от конструкции они оснащаются травленой металлической фольгой для равномерного прогрева или нихромовой проволокой для создания высокой удельной мощности. К основным преимуществам относятся малая толщина, быстрый нагрев, гибкость и возможность самоклеящегося монтажа. При выборе учитывают мощность, площадь нагрева, рабочее напряжение, температурный режим и условия эксплуатации. Для безопасной работы рекомендуется использовать термодатчики и защиту от перегрева.

Анатомия силиконового нагревателя: фольга против проволоки

Силиконовый нагреватель — это гибкий нагревательный элемент, заключенный между слоями термостойкого силикона. Такая конструкция обеспечивает электрическую изоляцию, защиту от влаги и плотное прилегание к нагреваемой поверхности. По типу внутреннего элемента различают нагреватели с травленой фольгой (из сплавов нихрома и фехраля) и нихромовой проволокой. Выбор технологии влияет на равномерность прогрева, удельную мощность и форму изделия.

Нагревательный элемент располагается между двумя слоями силикона, которые соединяются в процессе вулканизации. Оболочка выполняет сразу несколько функций:

• Электрическая изоляция — обеспечивает электрическую изоляцию токоведущих элементов от нагреваемой поверхности.
• Влагостойкость — защищает внутренний контур от воздействия влаги при соответствующем исполнении изделия.
• Гибкость — позволяет устанавливать нагреватель на плоские и изогнутые поверхности.
• Термостойкость — обеспечивает работу в заданном температурном диапазоне.

Фактические характеристики зависят от марки силикона, толщины оболочки и конструкции нагревателя.

Разновидности силиконовых нагревателей

Травленая фольга: равномерный прогрев и сложные формы

В этой конструкции нагревательный контур формируется из тонкого металлического листа методом химического травления. Полученная дорожка распределяет тепло по заданной схеме, а ее геометрию можно адаптировать под конкретную деталь.

Основные преимущества технологии — равномерное распределение тепла, небольшая толщина нагревателя и возможность создавать сложные плоские формы с отверстиями и вырезами. Поэтому такие элементы подходят для нагрева поверхностей, панелей приборов и технологического оборудования. Равномерность прогрева зависит не только от материала, но и от конфигурации контура, мощности и качества контакта с нагреваемой поверхностью.

Нихромовая проволока: высокая мощность на небольшой площади

В проволочных нагревателях используется нихромовая проволока, уложенная по заданной траектории между слоями силикона. При прохождении электрического тока она нагревается и передает тепло окружающей поверхности.

Эта технология подходит для компактных нагревателей, в которых требуется высокая удельная мощность. Изменяя длину проволоки, шаг намотки и схему укладки, можно адаптировать характеристики изделия под конкретную задачу.

При этом слишком плотное расположение витков или недостаточный теплоотвод могут привести к локальному перегреву. Поэтому мощность рассчитывают с учетом размеров нагревателя и условий эксплуатации.

Выбор зависит от геометрии объекта, требуемой мощности и допустимой температуры. Обе технологии позволяют создавать гибкие нагреватели для различных промышленных задач.

Морозостойкость: гибкость при температуре до −60 °C

Специальные марки силикона сохраняют эластичность при низких температурах, поэтому оболочка не становится чрезмерно хрупкой при охлаждении. Для отдельных моделей заявляется работа при температуре окружающей среды до −60 °C.

Морозостойкость важна при обогреве трубопроводов, резервуаров и оборудования на открытом воздухе, а также в неотапливаемых помещениях. Однако допустимая температура зависит от конкретного исполнения и должна подтверждаться технической документацией производителя.

Травленая фольга подходит для равномерного прогрева поверхностей сложной формы, а нихромовая проволока — для компактных конструкций с высокой удельной мощностью. В обоих случаях при выборе силиконового нагревателя необходимо учитывать рабочую температуру, условия монтажа, влагозащиту и характеристики изоляции.

Ключевые преимущества перед металлическими и керамическими аналогами

На основе нашего опыта производства силиконовых нагревателей для мармитов и промышленного оборудования к основным отличаям относят: малую толщину, гибкость и удобство монтажа. По сравнению с жесткими металлическими и керамическими нагревательными элементами они проще адаптируются к форме поверхности и позволяют точнее управлять нагревом. Это делает их востребованными в промышленном оборудовании, приборах и системах поддержания температуры.

Низкая термическая инерция

Благодаря небольшой толщине силиконовый нагреватель обладает низкой термической инерцией и быстро реагирует на включение и отключение питания. Он быстро передает тепло нагреваемой поверхности и быстрее остывает после прекращения нагрева, чем многие массивные конструкции.

Это позволяет сокращать время выхода оборудования на рабочий режим, уменьшать задержки при регулировании температуры и поддерживать более стабильный тепловой режим. Фактическая скорость нагрева зависит от мощности элемента, площади контакта и теплоемкости нагреваемого объекта.

Самоклеящаяся основа: простой монтаж без крепежа

Многие силиконовые нагреватели выпускаются с самоклеящимся слоем, который упрощает установку на ровные поверхности. Для монтажа обычно не требуются сверление отверстий и дополнительные механические крепления. Преимущества такого решения:

• сокращение времени сборки оборудования;
• отсутствие необходимости изменять конструкцию детали под крепеж;
• плотное прилегание нагревателя к поверхности для эффективной передачи тепла;
• удобство установки в местах с ограниченным пространством.

Перед монтажом поверхность необходимо очистить и обезжирить, а ее материал и температурный режим должны соответствовать требованиям клеевого слоя. Самоклеящаяся основа подходит не для всех условий: при высоких температурах, вибрации или сложной геометрии может потребоваться дополнительная фиксация.

Химическая стойкость и защита от влаги

Силиконовая оболочка устойчива к воздействию влаги и ряда химических веществ. Однако совместимость с маслами, растворителями и другими агрессивными средами зависит от состава силикона, концентрации вещества, температуры и продолжительности контакта.

При выборе нагревателя для промышленной среды необходимо проверить химическую совместимость материала с конкретным веществом. Не все силиконовые составы одинаково устойчивы к нефтепродуктам и органическим растворителям, поэтому универсальную стойкость к любой химии предполагать нельзя.

Малая термическая инерция, возможность самоклеящегося монтажа и устойчивость подходящих силиконовых составов к влаге и отдельным химическим веществам делают силиконовые нагреватели удобным решением для компактного оборудования. При выборе важно учитывать мощность, условия теплоотвода, свойства монтажной поверхности и совместимость оболочки с рабочей средой.

Простота замены и восстановления

В отличие от литых, керамических или трубчатых нагревателей, интегрированных в конструкцию узла, силиконовый нагреватель представляет собой самостоятельный гибкий элемент. При выходе из строя его достаточно отключить, снять с поверхности и заменить новым, не разбирая оборудование и не меняя весь нагревательный узел. Это сокращает время простоя и снижает стоимость ремонта. Самоклеящийся монтаж позволяет выполнить замену без специального инструмента, а при необходимости можно предусмотреть съёмное крепление на механических прижимах для узлов, где обслуживание проводится регулярно.

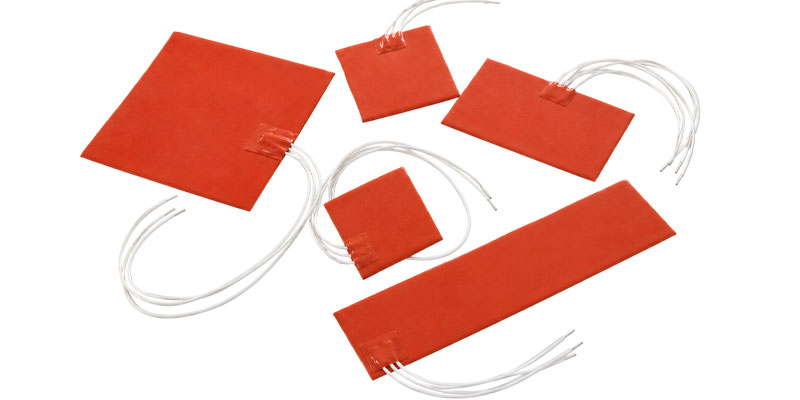

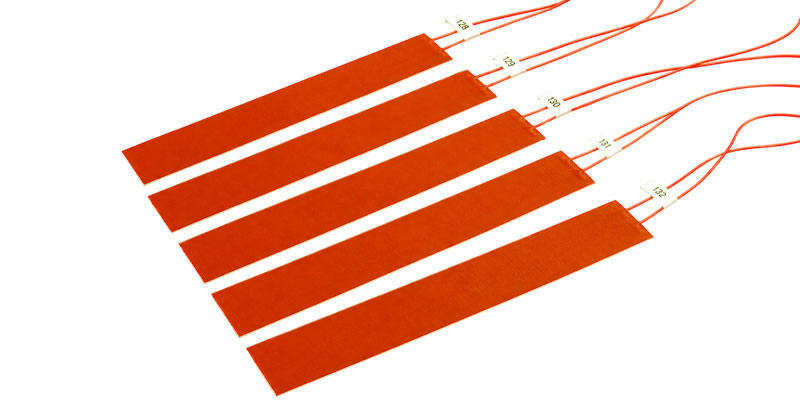

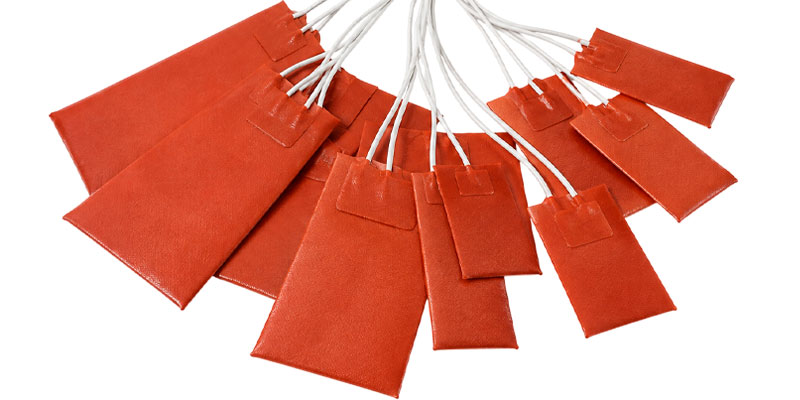

Плоские силиконовые нагреватели

Где применяются силиконовые нагреватели: от пищевого оборудования до промышленности

Силиконовые нагреватели используют в оборудовании, которому необходим равномерный локальный нагрев, поддержание заданной температуры или защита от охлаждения. Благодаря гибкости, компактности и возможности изготовления под конкретные размеры они подходят для пищевого производства, промышленной автоматики, нефтегазовой отрасли и лабораторных установок.

Пищевое оборудование и HoReCa:

В сфере общественного питания силиконовые нагреватели применяют для поддержания температуры готовых блюд и рабочих поверхностей. Их используют в мармитах, тепловых витринах, столах с подогревом и другом оборудовании для приготовления и хранения пищи. В отдельных конструкциях они также подходят для поддержания температуры узлов тестомесильного и технологического оборудования. При подборе нагревателя учитывают рабочую температуру, требования к санитарной обработке и расположение элемента внутри оборудования.

Промышленные шкафы и системы автоматики:

В уличных шкафах управления и электротехнических щитах силиконовые нагреватели помогают поддерживать температуру внутри корпуса и снижать риск образования конденсата. Это особенно важно при резких перепадах температуры, высокой влажности и эксплуатации оборудования зимой. Поддержание подходящего микроклимата помогает защитить электронные компоненты, датчики и управляющие устройства от последствий сырости и переохлаждения.

Нефтегазовая и химическая промышленность:

В промышленности силиконовые нагреватели используют для локального подогрева бочек, резервуаров, трубопроводов и емкостей. Нагрев помогает снизить вязкость некоторых материалов, облегчить их перекачивание и подготовить к дальнейшей переработке.

Такие решения могут применяться для работы с маслами, смолами, клеевыми составами и другими вязкими жидкостями. Температуру нагрева и совместимость материалов необходимо проверять для каждой рабочей среды. При использовании во взрывоопасных зонах требуется оборудование с соответствующим подтверждением взрывозащиты.

Медицина и лабораторное оборудование:

В лабораторных и медицинских установках силиконовые нагреватели применяют для поддержания температуры в инкубаторах, аналитических приборах и других устройствах, где важен контролируемый тепловой режим.

Компактная конструкция позволяет размещать нагревательный элемент в ограниченном пространстве. Для чувствительного оборудования важны точность регулирования температуры, равномерность прогрева и совместимость материалов с условиями эксплуатации.

3D-печать и аддитивные технологии:

В 3D-принтерах силиконовые нагреватели устанавливают под рабочую платформу (стол) для поддержания температуры первого слоя и предотвращения деформации модели при остывании. Равномерный прогрев по всей площади стола особенно критичен при печати крупногабаритных деталей из ABS, нейлона и композитных пластиков.

Компактная толщина нагревателя позволяет разместить его между столом и теплоизоляцией без увеличения габаритов принтера. Для самодельных и промышленных 3D-принтеров силиконовые нагреватели часто изготавливают под нестандартные размеры рабочей зоны.

Как подобрать силиконовый нагреватель: мощность, размеры и защита от перегрева

При выборе силиконового нагревателя важно учитывать не только его размеры и номинальную мощность, но и условия теплоотдачи, рабочее напряжение и способ регулирования температуры. Ошибки в расчетах могут привести к локальному перегреву, повреждению силиконовой оболочки и выходу оборудования из строя.

Удельная мощность: почему важно не превышать допустимые значения

Удельная мощность показывает, сколько электрической мощности приходится на единицу площади нагревателя. Обычно ее выражают в Вт/см². Этот параметр определяет интенсивность нагрева и должен соответствовать характеристикам силиконовой оболочки, типу нагревательного элемента и условиям теплоотдачи.

Превышение допустимой удельной мощности может вызвать локальный перегрев, разрушение изоляции, расслоение силикона и обугливание материала. В результате снижается надежность электрической изоляции и возрастает риск короткого замыкания.

Для предварительного расчета используют формулу:

Удельная мощность = мощность нагревателя / площадь нагрева.

Например, для нагревателя мощностью 100 Вт и площадью 200 см² удельная мощность составит 0,5 Вт/см².

Выбор размеров и рабочего напряжения

Геометрия нагревателя должна соответствовать поверхности, которую требуется обогревать. При подборе учитывают площадь контакта, форму объекта, необходимую температуру и доступное пространство для установки.

Рабочее напряжение выбирают с учетом электрической системы оборудования:

• 12 и 24 В - применяются в низковольтных системах, мобильном оборудовании и устройствах с соответствующим источником питания.
• 220 В - используется в оборудовании, подключаемом к бытовой или промышленной однофазной сети с подходящими электрическими характеристиками.

При одинаковой мощности нагреватели на разных напряжениях потребляют разный ток. Например, устройство мощностью 120 Вт при напряжении 12 В потребляет 10 А, а при 24 В — 5 А. Поэтому необходимо правильно подобрать блок питания, проводку, разъемы и средства электрической защиты.

Защита от перегрева: термоограничитель и термодатчик

Для безопасной работы силиконового нагревателя применяют дополнительные средства контроля температуры. Их выбор зависит от того, требуется ли аварийное отключение при перегреве или непрерывное регулирование температуры.

Биметаллический термоограничитель отключает питание при достижении установленной температуры. Он служит дополнительной защитой от перегрева, например при нарушении теплоотдачи или отказе основной системы управления.

Термопара или термистор измеряют температуру и передают данные системе управления. Вместе с внешним ПИД-регулятором такой датчик позволяет автоматически корректировать мощность нагрева и поддерживать заданную температуру с учетом характеристик оборудования.

При проектировании системы необходимо правильно разместить датчик, предусмотреть защиту от превышения допустимой температуры и проверить совместимость датчика с регулятором. Для ответственных установок желательно использовать независимый канал аварийного отключения, не зависящий от основного контура регулирования.

Виды силиконовых нагревателей

Ошибки при монтаже силиконовых нагревателей

Даже правильно подобранный силиконовый нагреватель может выйти из строя из-за неправильной установки. Чтобы избежать перегрева и повреждения изоляции, важно соблюдать несколько основных правил.

1. Включение свернутого нагревателя. Нельзя подавать питание на нагреватель, свернутый в рулон или сложенный в несколько слоев. Из-за недостаточного теплоотвода температура быстро повышается, что может привести к повреждению силикона и перегоранию нагревательного элемента.
2. Нарушение технологии наклейки. Перед установкой поверхность необходимо очистить и обезжирить. Неплотное прилегание создает воздушные зазоры, ухудшает теплоотвод и повышает риск локального перегрева. Если используется клеевой слой, следует соблюдать указанное производителем время выдержки перед эксплуатацией.
3. Механические повреждения. Проколы, порезы и сильные перегибы могут повредить нагревательный контур или нарушить электрическую изоляцию. При монтаже нельзя прокалывать нагреватель крепежом или сгибать его с нарушением допустимого радиуса.
4. Отсутствие заземления при работе с металлическими ёмкостями. При установке нагревателя на металлическую бочку, бак или трубопровод необходимо обеспечить надёжное заземление нагреваемой конструкции. Без заземления в случае повреждения изоляции или попадания влаги на металлическую поверхность возникает риск поражения электрическим током. Заземляющий проводник подключают к корпусу ёмкости и к соответствующей шине в шкафу управления. Для оборудования, работающего во влажных или уличных условиях, дополнительно рекомендуется использовать УЗО с током утечки не более 30 мА.

По данным обращений в наш сервисный отдел, наиболее частая причина выхода из строя силиконовых нагревателей — включение в свёрнутом состоянии или монтаж на поверхность с воздушными зазорами. В обоих случаях нагреватель не может передать тепло в окружающую среду, что приводит к локальному перегреву, расслоению оболочки и обгоранию токоведущих дорожек в течение первых минут работы.

Соблюдение рекомендаций производителя при установке помогает продлить срок службы нагревателя и обеспечить безопасную эксплуатацию.

Итог

Силиконовые нагреватели — универсальное решение для оборудования, в котором важны компактность, гибкость и точное поддержание температуры. Благодаря тонкой силиконовой оболочке они быстро реагируют на изменение режима нагрева, плотно прилегают к поверхности и подходят для установки на детали различной формы. Выбор между травленой фольгой и нихромовой проволокой зависит от требуемой равномерности прогрева, геометрии изделия и необходимой удельной мощности.

Такие нагреватели применяются в пищевом оборудовании, промышленных шкафах управления, нефтегазовой отрасли, лабораторных приборах и других технических системах. При подборе необходимо учитывать площадь нагрева, рабочее напряжение, допустимую температуру и свойства окружающей среды. Для стабильной и безопасной работы также важно предусмотреть контроль температуры и защиту от перегрева.

Мы изготавливаем силиконовые нагреватели более 15 лет и рекомендуем при заказе сразу указывать не только размеры и мощность, но и условия эксплуатации: тип нагреваемой поверхности, наличие вибрации, воздействие влаги или масел, а также способ регулирования температуры. Это позволяет нам подобрать оптимальную конструкцию — тип нагревательного элемента, толщину силикона, наличие встроенного датчика или термоограничителя — и исключить типовые ошибки ещё на этапе проектирования.

Чек-лист для заказа силиконового нагревателя:

1. Размеры нагреваемой поверхности (Д × Ш) или диаметр трубы.
2. Требуемая температура поддержания.
3. Напряжение питания (12/24/220 В).
4. Условия среды (влага, масло, вибрация).
5. Способ крепления (клей, механический прижим, хомут).
6. Нужен ли встроенный датчик или термоограничитель.
