Как применяются нагревательные элементы в холодильном оборудовании?
В промышленных холодильниках нагревательные элементы выполняют функцию оттайки. Они не дают конденсирующейся внутри оборудования жидкости скапливаться или превращаться в лед, так как выпаривают её и значительно увеличивают срок службы любых холодильных установок.
Скопление большого количества жидкости внутри климатической установки может привести к короткому замыканию и выходу всей системы из строя, тогда как обледенение ключевых узлов — либо к остановке их работы, либо к критическому снижению их эффективности. Также повышенная влажность внутри оборудования может повлиять на срок службы электроники и других внутренних компонентов системы. В любом случае, ТЭНы оттайки испарителя являются важным узлом для работы любого холодильного оборудования.
Схема расположения ТЭНов в блоке охлаждения воздуха промышленной холодильной камеры
Какие нагреватели используются в качестве ТЭНов для испарения конденсата
ТЭНы оттайки
ТЭНы оттайки — это трубчатые электронагреватели, по конструкции и базовым характеристикам не отличающиеся от других водных и воздушных нагревательных элементов. Основные отличия — это гидроизоляция трубки ТЭН и контактного провода и способность ТЭНа оттайки нагревать как водную, так и воздушную среду. Гидроизоляция осуществляется с помощью прорезиненной пластиковой термоусадочной оболочки. После термоусадки на клеммы нагревателя крепятся специальные резиновые запрессовочные уплотнители. Герметичность всех соединений обеспечивает надежность и долговечность этой конструкции.
Пример исполнения ТЭНов оттайки
Греющий кабель
Греющий кабель — это металлическая жила, одна или несколько, в изолирующей оплетке и герметичном прорезиненном кожухе. Жила нагревается под действием тока и отдает тепло в окружающую среду. Основное отличие от ТЭНа разморозки холодильника — большая гибкость и необходимость в случае внутренней прокладки кабеля разбирать всю систему для проведения ремонтных работ.
Пример исполнения греющего кабеля
Установка ТЭНов в холодильном оборудовании
Трубчатые ТЭНы оттайки испарителя обычно устанавливаются в специальных камерах для сбора конденсата или рядом с ними, а также вблизи от других элементов системы охлаждения. Греющие кабели же укладывают вдоль поверхностей, на которых лед может образоваться от контакта с окружающей средой — трубопроводов, дверей холодильного оборудования, и других узлов.
Греющие кабели, как более гибкие, могут быть установлены на элементы сложной формы. Тем не менее, их мощность и особенности конструкции позволяют обогревать только участки, к которым кабели прилегает вплотную. Тогда как трубчатые нагреватели излучают тепло в окружающую среду и обеспечивают более равномерное распределение нагрева. В этом случае время, необходимое для выравнивая температуры, значительно сокращается. ТЭНы оттайки ограничены своими габаритами и формой и предполагают специализированную схему монтажа.
Обслуживание ТЭНов оттайки вызывает меньше трудностей: в случае неполадок в работе кабельный нагреватель придется прокладывать заново. Трубчатый же нагреватель легко заменить на аналогичный.
ПК «Марион» предлагает изготовление ТЭНов оттайки нестандартных форм и размеров согласно требованиям заказчика. Мы готовы спроектировать и поставить нагреватель, идеально вписывающийся в рамки пространственных ограничений и других особенностей конструкции вашего оборудования.
Принцип работы холодильной камеры с воздушным охлаждением
Причина выхода из строя ТЭНов оттайки в промышленном холодильном оборудовании
Трубчатые нагреватели надёжны и долговечны. Тем не менее иногда они выходят из строя. Для климатического оборудования самыми распространенными причинами будут:
- нарушение изоляции;
- перегрев, связанный с неисправностью термостатов или температурных датчиков;
- перепады напряжения в сети.
Своевременное комплексное обслуживание оборудования и регулярная проверка работоспособности всех систем поможет ТЭНам прослужить дольше.
Использование холодильного оборудования
Основная сфера применения холодильных установок — средне- и низкотемпературные коммерческие установки в пищевой промышленности:
- охлаждающие установки супермаркетов и магазинов;
- морозильные камеры и шкафы;
- промышленные рефрижераторы;
- холодильные витрины, бонеты, лари.

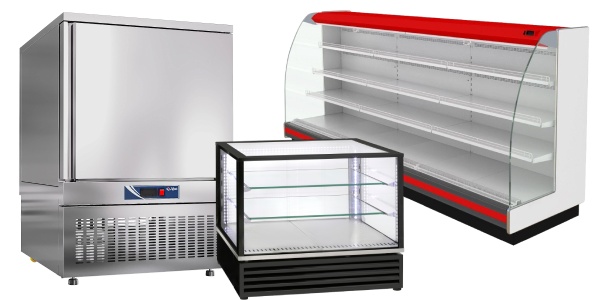

Примеры исполнения холодильного оборудования
ТЭНы в холодильном и климатическом оборудовании
ТЭНы используются в разнообразном климатическом оборудовании — от холодильных установок до камер осушения воздуха. Кроме ТЭНов оттайки в подобных приборах и системах используются:
- воздушные трубчатые нагреватели;
- оребренные ТЭНы;
- силиконовые поясковые нагреватели.

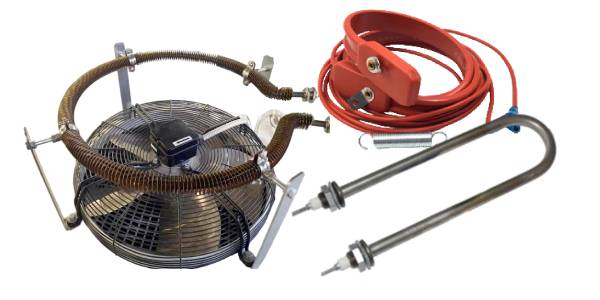

Виды ТЭНов для холодильного оборудования
Воздушные ТЭНы устанавливаются на корпусах тепловентиляторов, теплопушек, тепловых завес и потолочных излучателей. Они испаряют конденсат из окружающего воздуха и не дают льду образовываться на вентиляторах или защитных кожухах оборудования. В установках для осушения среды трубчатые нагревательные элементы используются для осушения воздушного потока. Правильно спроектированный нагревательный элемент может обеспечить эффективное осушение для любых скоростей и объемов воздуха.
Оребрение используется для таких нагревательных элементов чтобы увеличить их теплоотдачу не увеличивая габаритные размеры нагревателей.
Компания ПК «Марион» изготавливает ТЭНы для климатического оборудования согласно ГОСТ 13268-88 из нержавеющей стали. Нагревательные элементы проходят все необходимые проверки и сертификации.
Силиконовые хомутовые нагреватели используются преимущественно для обогрева решеток радиаторов на климатическом оборудовании. Они надеваются на кожух вентилятора, испаряют конденсат на решетке камеры обдува и не позволяют ему превратиться в ледяную корку.
Итоги
Для холодильных и морозильных камер выбор между трубчатыми нагревателями и греющими кабелями зависит от условий эксплуатации холодильного оборудования и требований заказчика. Трубчатые нагреватели оттайки — удобный и надежный выбор для осушения емкостей с конденсатом и обогрева створок дверей холодильных камер.
