Выбор ТЭНов для печи полимеризации

Для нагрева воздуха в электрической камере для запекания порошковых полимеров используются:

• трубчатые воздушные нагреватели;
• оребренные воздушные нагреватели;
• инфракрасные керамические нагреватели.

Какой тип нагревателей лучше выбрать для полимеризационной камеры? Расскажем в нашей статье.

Запекаемая порошковая краска с каждым годом становится все более популярным способом окрашивания металлических и пластиковых деталей. Такая краска не только очень долговечна, но и может рассматриваться как дополнительный защищающий от коррозии и механических повреждений слой полимера. Полимерный порошок распыляется на изделие из специального краскопульта и равномерным слоем покрывает всю окрашиваемую поверхность.

Промышленные линии порошковой окраски могут быть как автоматическими, так и полуавтоматическими, тупиковыми или проходными, но главным элементом такой линии всегда остается полимеризационная печь.

Линия порошковой окраски с камерой полимеризации

Начинать проектирование линии порошковой окраски следует с расчётов и чёткого понимания того, какого размера объекты будут окрашиваться. Размеры печи имеют очень большое значение, так как чем больше печь, тем больше энергозатрат потребуется на её прогрев, а также больше времени будет уходить на набор оптимальной температуры внутри покрасочной камеры. Выбор температуры зависит от полимера, которым вы покрываете свои изделия. Чаще всего оптимальные параметры указываются на упаковке порошковой краски.

Электрические нагреватели для печи полимеризации

Электрический нагрев печи полимеризации — оптимальный выбор, если вам не нужно запекать полимерную краску на больших объектах. ТЭНы эффективно работают и оптимальны по соотношению цены и качества. В среднем на обогрев куба воздуха нужно 4-5 кВт мощности. Важно помнить, что чем меньше печь, тем меньше вы потратите энергии на нагрев покрасочной камеры, но никогда не меньше 3 кВт на кубический метр.

Электрические печи полимеризации делятся по типу нагревателей — можно воспользоваться трубчатыми нагревателями и методом конвекции, а можно выбрать керамические нагреватели с инфракрасным излучением. У обоих походов есть свои неоспоримые плюсы.

Конвективный нагрев камеры полимеризации

В случае, если вы выбрали печь полимеризации с трубчатыми нагревателями, помните, что не важно, расположены ТЭНы вертикально вдоль стен или горизонтально под решеткой пола — добиться стабильного и равномерного нагрева камеры без приточного вентилятора для принудительной конвекции будет очень сложно.

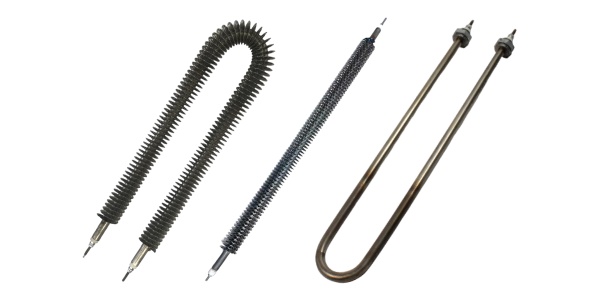

Примеры трубчатых нагревателей для печи полимеризации

Какое расположение ТЭНов для печи полимеризации выбрать?

Есть два основных способа закрепки ТЭНов в полимеризационной камере: вертикальный и горизонтальный. В первом случае нагреватели расположены друг над другом на одной из стен камеры. Во втором — нагреватели установлены под решетчатым фальшполом, не препятствующим распространению тепла.

Чаще всего встречается такая конструкция печи, при которой ТЭНы расположены в отдельном коробе вдоль стены. Короб снабжен приточным вентилятором, который гонит воздух на нагреватели, сверху вниз. Разогретый воздух поступает в покрасочную камеру и поднимается наверх, надежно запекая полимерное покрытие на вашей продукции.

Если же вы выбрали напольное расположение ТЭНов, вентилятор понадобится вам для равномерного распределения теплого воздуха по покрасочной камере. Для долгой службы порошковой камеры так же важно обратить внимание на то, как уложены ТЭНы в напольный короб. Между трубками и полом камеры кроме теплоизоляции обязательно должны стоять подпорки из мягкого металла, это увеличит долговечность всей конструкции.

Пример горизонтального расположения нагревательных элементов

В зависимости от конструктивных особенностей печи в камере запекания могут использоваться прямые или U-образные ТЭНЫ. При расположении ТЭНов в коробе вдоль стены используются обе формы нагревателей. Для напольного расположения нагревателей характерно использование подковообразных нагревателей, так как их контактные выводы расположены с одной стороны.

Оребренные трубчатые нагреватели используются в таких печах крайне редко, так как за конвекцию отвечают вентиляционные системы камер.

Производственная компания «Марион» поможет подобрать нагреватели к любому типу печи. Если в вашей линии используются нетиповые нагревательные элементы иностранного производства мы поможем подобрать аналог или изготовим нагреватель по индивидуальному заказу.

Керамические нагреватели для печи полимеризации

Другой распространенный вариант запекания полимерного покрытия в электрической печи — терморадиационный — с помощью керамических инфракрасных излучателей. Для запекания полимеров подходят коротковолновые и средневолновые излучатели. Они эффективно показывают себя в камерах большего размера и, хотя и стоят дороже трубчатых нагревателей, выходят из строя реже.

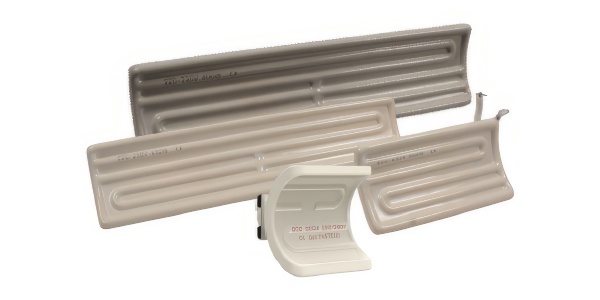

Керамические инфракрасные нагреватели

Если вы решите оборудовать печь запекания полимерной краски керамическими ИК-нагревателями — для лучшего эффекта покройте стены камеры отражающим излучение материалом. Так вы повысите энергоэффективность нагревателей и уменьшите время выхода печи на рабочую мощность.

Для большего удобства камеру полимеризации стоит оборудовать продвинутой системой управления. Шкафы управления и термопары от ПК «Марион» позволят автоматизировать циклы нагрева и вентиляции печи.

Итог

Нагреватели для полимеризационной камеры различают по:

• типу излучения;
• материалу и форме.

Подбирая ТЭН для печи полимеризации, важно правильно рассчитать нужное количество ТЭНов по мощности в зависимости от размеров камеры. Качественные воздушные ТЭНы обеспечат стабильность работы печи полимеризации и соблюдение всех техпроцессов запекания порошковой краски. Конвективный нагрев полимеризационных камер встречается гораздо чаще терморадиационного и вам будет гораздо проще подобрать нужные нагреватели и заменить вышедшие из строя детали.
