Допуск по мощности
Снятие показаний происходит на нагревателе не подключенным в сеть, в холодном состоянии (температура нагревателя равна температуре в помещении где проводится снятие показаний) при помощи мультиметра который настроен на измерение электрического сопротивления в пределах от 200 Ω и до 2000 Ω. Предел измерения выбирается исходя из расчетных параметров.
Формула для расчета мощности P=U2/R
Где P — мощность
U2 — напряжение
R — сопротивление (значение, получаемое при измерении мультиметром Ω).
Пределы отклонений от номинальной (требуемой) мощности:
- для нагревателей с электрическим сопротивлением свыше 10 Ом (Ω) +5;-10%;
- для нагревателей с электрическим сопротивлением менее 10 Ом (Ω) ± 10%.
Пример:
Необходимо изготовить нагреватель с мощностью 500 ватт (P), напряжение 220 вольт(U).
При расчете нагревателя значение электрического сопротивление цепи должно быть 96.5 Ω, На мультиметре выбирается значение 200 Ω, щупы подсоединяются к контактным выводам нагревателя, на дисплее высвечивается текущее значение (для примера на дисплее высветилось значение 99.1 (R)), которое подставляется в формулу.
P = 48400 / 99.1 = 488.4 Вт
Для нагревателя из примера допуски по мощности составляют +5;-10% так как электрическое сопротивление цепи для нагревателя 500 Вт, 220 В должно быть 96.5 Ом:
- минимальное значение — 450 Вт ( минус 10% от 500 Вт);
- максимальное значение — 525 Вт ( плюс 5% от 500 Вт).
Нагреватель с мощностью 488.4 Вт попадает в требуемые допуски.
Допуски по длине
| Длина нагревателя, мм | (± мм) |
| 0-300 | ±1 |
| 300-500 | +1 −2 |
| 500-1000 | +2 −3 |
| 1000-1500 | +3 −5 |
Допуски по диаметру
Все нагреватели изготавливаются от −0.02 мм до −0.08 мм.
Измерение производится микрометром в трех местах:
Диаметр нагревателя в контрольных местах может отличаться, но не выходить за пределы значений допусков.
Для всех сред (мет. форма, вода, масло, воздух), применяются данные допуски по диаметру.
Пример:
| Диаметр нагревателя, изготавливаемый на производстве |
Значение допуска MIN |
Значение допуска MAX |
| 6 | 5.98 | 5.92 |
| 15 | 14.98 | 14.92 |
| 25 | 24.98 | 24.92 |

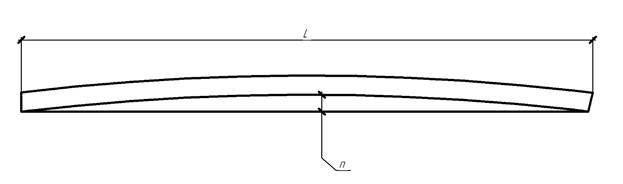

Допуски по кривизне
| Длина нагревателя, мм | Допуск, мм |
| 0-300 | 0.0 |
| 300-500 | 0.05 |
| 500-1000 | 0.10 |
| 1000-1500 | 0.20 |
